กระบวนการก่อสร้างระบบนั่งร้าน Ringlock และประเด็นสำคัญ

การก่อสร้างเชิงพาณิชย์สมัยใหม่ต้องการประสิทธิภาพ ความปลอดภัยของพนักงาน และการรองรับโครงสร้างที่หลากหลาย Ringlock Scaffolding กลายเป็นเฟรมเวิร์กโมดูลาร์ชั้นนำที่ให้ความเสถียรเป็นพิเศษในสภาพไซต์งานที่หลากหลาย ความสามารถในการรับน้ำหนักสูง และความเร็วในการประกอบที่รวดเร็ว

เนื่องจากโครงการก่อสร้างทั่วโลกมีความซับซ้อนมากขึ้น การทำความเข้าใจขั้นตอนการประกอบอย่างเป็นระบบและมาตรฐานการปฏิบัติตามทางเทคนิคจึงกลายเป็นสิ่งจำเป็น คู่มือที่ครอบคลุมนี้จะสรุปวิธีการก่อสร้างแบบทีละขั้นตอน พารามิเตอร์ด้านความปลอดภัยที่สำคัญ และเคล็ดลับการปฏิบัติเพื่อเพิ่มประสิทธิภาพในไซต์งาน

สารบัญสรุป

ระบบนั่งร้าน Ringlock คืออะไร

ระบบนั่งร้าน Ringlock เป็นโครงสร้างรองรับชั่วคราวที่ทำจากเหล็กแบบแยกส่วน โดยใช้ตัวเชื่อมต่อดอกกุหลาบทรงกลมพร้อมจุดยึดแปดจุดเพื่อยึดบัญชีแยกประเภทและเหล็กจัดฟันแนวทแยงอย่างรวดเร็วโดยไม่ต้องใช้น็อตหรือสลักเกลียว

การ ออกแบบ นั่งร้าน Ringlock มีศูนย์กลางอยู่รอบแผ่นดอกกุหลาบตรงกลางที่เชื่อมเป็นระยะ ๆ ตามมาตรฐานแนวตั้ง ตัวเชื่อมต่อที่เป็นเอกลักษณ์นี้ช่วยให้สมาชิกโครงสร้างอิสระสูงสุดแปดคนสามารถเชื่อมต่อที่จุดโหนดเดียวได้ ช่องแคบสี่ช่องรองรับบัญชีแยกประเภทแนวนอนในมุมฉาก ในขณะที่ช่องกว้างสี่ช่องช่วยให้สามารถติดเหล็กจัดฟันแนวทแยงในมุมที่กำหนดเองได้

ด้วยการใช้กลไกการเชื่อมต่อลิ่มที่ขับเคลื่อนด้วยค้อน ระบบจะสร้างข้อต่อที่แข็งแรงและล็อคตัวเองได้ การเชื่อมต่อโหนดที่แข็งแกร่งนี้จะถ่ายโอนโหลดในแนวนอนและแนวตั้งทั่วทั้งโครงนั่งร้านได้อย่างมีประสิทธิภาพ ทำให้มั่นใจได้ถึงความสามารถในการรับน้ำหนักสูงและการโก่งตัวน้อยที่สุดในระหว่างการใช้งานหนัก

สำหรับโครงการน้ำหนักเบาเฉพาะทางที่ต้องการความต้านทานการกัดกร่อน ผู้รับเหมามักใช้ ระบบนั่งร้านอะลูมิเนียม Ringlock แบบ Heavy-Duty เพื่อปรับปรุงการจัดการในขณะที่ยังคงประสิทธิภาพการรับน้ำหนักสูง

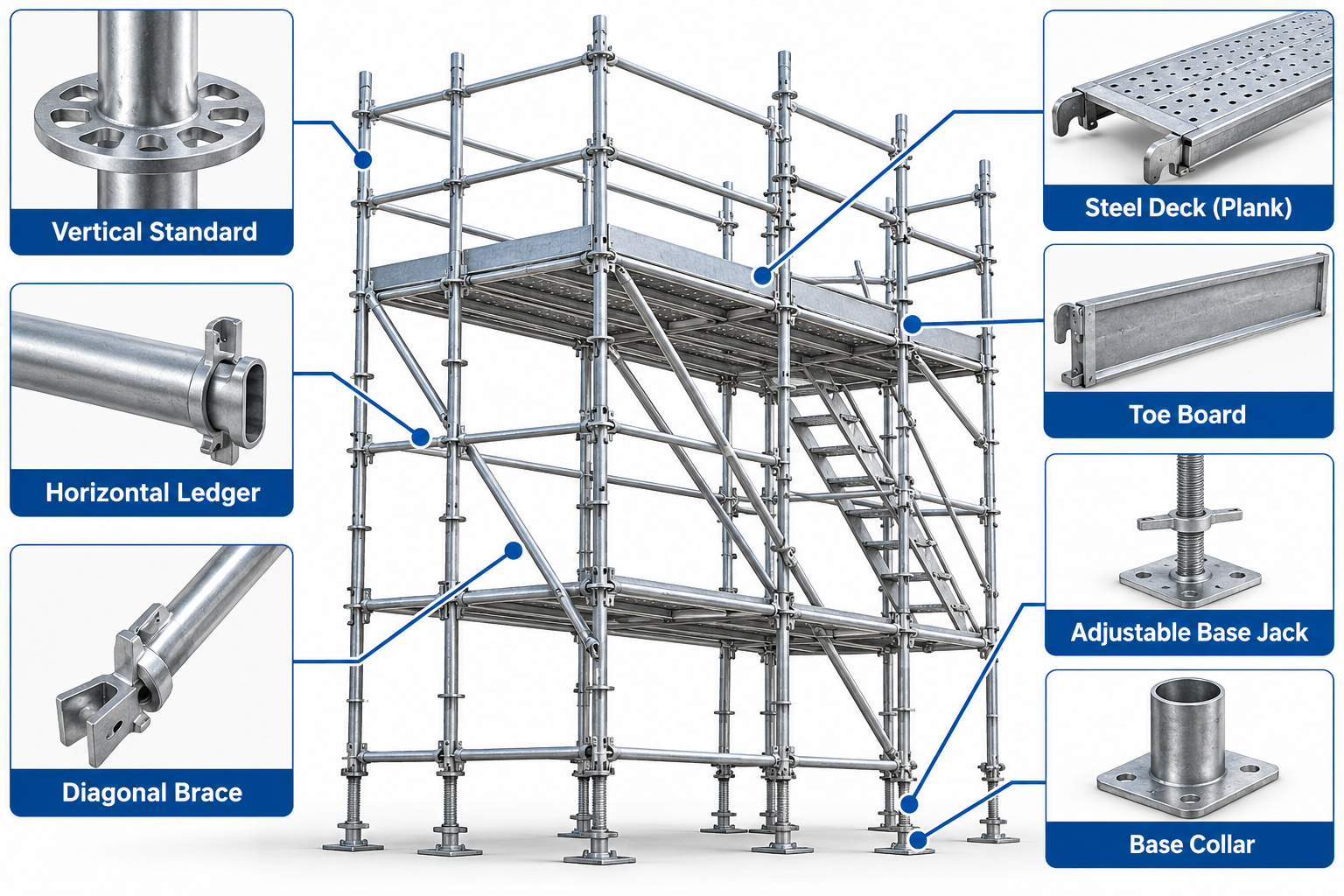

ส่วนประกอบหลักของนั่งร้าน Ringlock

ส่วนประกอบหลักของชุดนั่งร้าน Ringlock ประกอบด้วยมาตรฐานแนวตั้ง บัญชีแยกประเภทแนวนอน อุปกรณ์ค้ำยันแนวทแยง แม่แรงแบบปรับได้ ปลอกฐาน พื้นดาดฟ้าเหล็ก และแผงนิ้วเท้า

มาตรฐานแนวตั้งเป็นขารับน้ำหนักหลักของโครงสร้าง ผลิตจากท่อเหล็กโครงสร้างที่มีความแข็งแรงสูง มาตรฐานเหล่านี้มีดอกโบตั๋นที่เว้นระยะห่างทุกๆ 500 มิลลิเมตรตลอดความยาว ทำให้สามารถปรับระดับพื้นที่ทำงานได้ตามต้องการ

บัญชีแยกประเภทแนวนอนเชื่อมต่อมาตรฐานในแนวนอน สร้างขอบเขตของกรอบงานและรองรับพื้นที่ทำงาน เหล็กจัดฟันแนวทแยงล็อคเข้าไปในช่องดอกกุหลาบกว้างเพื่อให้มีแรงเฉือนด้านข้าง ทำให้โครงมีความมั่นคงต่อแรงลมและการเคลื่อนที่ของโครงสร้าง

แจ็คฐานแบบปรับได้ที่จับคู่กับปลอกฐานช่วยให้ปรับระดับความสูงได้อย่างแม่นยำบนพื้นที่ไม่เรียบ ไม้กระดานเหล็กวางอย่างแน่นหนาบนบัญชีแยกประเภทแนวนอน โดยมีพื้นผิวกันลื่นแบบมีรู ตะขอนิรภัย และตัวล็อคลมในตัวเพื่อความปลอดภัยสูงสุดของดาดฟ้า

หากต้องการทราบข้อกำหนดทางเทคนิคโดยสมบูรณ์สำหรับส่วนประกอบขนาดต่างๆ โปรดดู แค็ตตาล็อก โซลูชันนั่งร้าน Modular Ringlock อเนกประสงค์ของเรา เพื่อเลือกการกำหนดค่าที่เหมาะสมที่สุดสำหรับไซต์โครงการของคุณ

กระบวนการก่อสร้างทีละขั้นตอน

กระบวนการก่อสร้างนั่งร้าน Ringlock ประกอบด้วยการเตรียมฐาน การวางฐานคอ การสร้างมาตรฐานในแนวตั้ง การล็อคบัญชีแยกประเภทในแนวนอน การติดตั้งค้ำยันแนวทแยง การวางไม้กระดาน และการยึดแบบผูกอย่างต่อเนื่อง

1. การเตรียมฐานกราวด์และโครงร่างแจ็คฐาน

ก่อนการประกอบส่วนประกอบ ให้ตรวจสอบสภาพพื้นดินเพื่อให้แน่ใจว่าสามารถรับน้ำหนักได้เพียงพอ วางธรณีประตูไม้ไว้ใต้แม่แรงฐานเหล็กเพื่อกระจายน้ำหนักที่เข้มข้นอย่างสม่ำเสมอทั่วทั้งดินอ่อนหรือพื้นที่ปูลาด

ปรับน็อตแจ็คฐานให้อยู่ในระดับแนวนอนโดยประมาณ ใส่ปลอกฐานลงบนก้านแจ็คฐานแต่ละอัน โดยสร้างขอบเขตฐานสำหรับการตั้งค่าช่องแรก

2. แอสเซมบลีบัญชีแยกประเภทมาตรฐานและแนวนอนในแนวตั้ง

ใส่มาตรฐานแนวตั้งลงในปลอกฐาน เชื่อมต่อบัญชีแยกประเภทแนวนอนเข้ากับช่องดอกกุหลาบด้านล่างของมาตรฐานที่อยู่ติดกันเพื่อสร้างกรอบพื้นสี่เหลี่ยมเริ่มต้น

ขับหมุดลิ่มแยกประเภทเบา ๆ ด้วยค้อนเพื่อทำให้โครงสร้างฐานเป็นรูปสี่เหลี่ยม ตรวจสอบระดับด้วยระดับจิตวิญญาณก่อนที่จะขันล็อคลิ่มให้แน่นเพื่อให้แน่ใจว่าลูกดิ่งอยู่ในแนวตั้งแต่เริ่มต้น

3. การติดตั้งค้ำยันแนวทแยงและพื้นระเบียง

ติดเหล็กจัดฟันแนวทแยงเข้ากับช่องดอกกุหลาบด้านนอกในแนวทแยงมุมผ่านช่องแนวตั้งเพื่อสร้างความแข็งแกร่งของโครงสร้าง ยึดเวดจ์ให้แน่นโดยใช้ค้อนหนัก 500 กรัมเพื่อสร้างข้อต่อโหนดที่แข็งแรง

ติดตั้งแผ่นเหล็กบนบัญชีแยกประเภทแนวนอนด้านบนเพื่อสร้างแพลตฟอร์มการทำงานเต็มรูปแบบ ล็อคตะขอไม้กระดานอย่างแน่นหนาและยึดหมุดนิรภัยเพื่อป้องกันการหลุดออกโดยไม่ตั้งใจจากลมที่ยกขึ้น

หากต้องการเรียนรู้เพิ่มเติมเกี่ยวกับความสามารถในการผลิตและกระบวนการควบคุมคุณภาพของเรา โปรดไปที่ EASY เพื่อสำรวจมาตรฐานของบริษัทของเรา

4. ส่วนขยายแนวตั้งและ Anchor Tie-In

สอดเดือยของมาตรฐานแนวตั้งด้านบนเข้าไปในมาตรฐานที่ต่ำกว่าต่อไปเมื่อระดับความสูงเพิ่มขึ้น ทำซ้ำการติดตั้งบัญชีแยกประเภท วงเล็บปีกกา และแพลตฟอร์มสำหรับลิฟท์ทำงานครั้งต่อไป

ยึดโครงนั่งร้านเข้ากับโครงสร้างอาคารถาวรตามช่วงแนวตั้งและแนวนอนที่กำหนดโดยใช้สายรัดท่อยึดแบบแข็งเพื่อป้องกันการพลิกคว่ำภายใต้แรงลม

มาตรฐานการก่อสร้างที่สำคัญและการพิจารณาน้ำหนักบรรทุก

มาตรฐานการก่อสร้างจำเป็นต้องมีการยึดเกาะที่แม่นยำกับน้ำหนักสูงสุดที่อนุญาต ความคลาดเคลื่อนในแนวดิ่งที่เข้มงวดภายใน 1 ถึง 1,000 และรูปแบบการผูกพุกบังคับที่สัมพันธ์กับความสูงทั้งหมด

ข้อควรพิจารณาในการบรรทุกจะต้องคำนึงถึงโหลดที่ตายแล้ว โหลดขณะทำงานจริง ความต้านทานลม และแรงกระแทกของอุปกรณ์ วิศวกรต้องทำการคำนวณภาระก่อนที่จะสร้างโครงอาคารสูง

ตรวจสอบให้แน่ใจว่าความจุแบริ่งกราวด์ของฐานเกินภาระรวมที่กำหนดโดยมาตรฐานแนวตั้ง เมื่อทำงานกับชั้นย่อยที่อ่อนแอ จำเป็นต้องใช้ธรณีประตูไม้สองชั้นหรือแผ่นคอนกรีตเสริมเหล็ก

จุดควบคุมคุณภาพและความปลอดภัยที่สำคัญ

จุดควบคุมความปลอดภัยที่สำคัญมุ่งเน้นไปที่การตรวจสอบส่วนประกอบก่อนการประกอบ การตอกหมุดลิ่มที่แม่นยำ การตรวจสอบลูกดิ่งแนวตั้งอย่างต่อเนื่อง การวางราวกั้น และขั้นตอนการรื้อที่มีการควบคุม

1. การตรวจสอบก่อนการประกอบและการรักษาความปลอดภัยล็อคลิ่ม

ตรวจสอบส่วนประกอบทั้งหมดเพื่อหารอยแตกบนพื้นผิว ท่อที่โค้งงอ รอยเชื่อมดอกกุหลาบที่เสียหาย หรือหมุดลิ่มที่ผิดรูปก่อนการแข็งตัว ปฏิเสธสิ่งของที่เสียหายทันทีเพื่อป้องกันความล้มเหลวของโครงสร้าง

ตรวจสอบให้แน่ใจว่าล็อคลิ่มทุกอันเข้าที่แล้วโดยการใช้ค้อนนั่งร้านมาตรฐานตีหมุดจนกระทั่งเกิดการดีดกลับ การเชื่อมต่อลิ่มแบบหลวมจะช่วยลดความแข็งแกร่งของโครงสร้างได้อย่างมาก

2. การตรวจสอบสายดิ่งและการตรวจสอบการผูกเข้า

ตรวจสอบการจัดตำแหน่งในแนวตั้งเป็นประจำโดยใช้ระดับเลเซอร์หรือลูกดิ่งในขณะที่ลิฟต์แต่ละตัวถูกสร้างขึ้น มาตรฐานที่ไม่ใช่แนวตั้งทำให้เกิดการโหลดที่ผิดปกติ ส่งผลให้ความสามารถในการรับน้ำหนักโดยรวมลดลงอย่างมาก

ตรวจสอบว่าความสัมพันธ์ของโครงสร้างถูกยึดเข้ากับคอนกรีตเสียงหรือคานเหล็ก แทนที่จะเป็นสิ่งติดตั้งชั่วคราว ห้ามถอดสายรัดผนังออกก่อนเวลาอันควรในระหว่างขั้นตอนการรื้อ

3. การติดตั้งรั้วและป้องกันเศษซาก

ติดตั้งราวกั้นคู่ซึ่งประกอบด้วยรางบนและรางกลางที่แท่นทำงานทุกจุดที่มีความสูงเกิน 2 เมตร ติดแผ่นปลายเท้าตามขอบกระดานเพื่อป้องกันไม่ให้เครื่องมือหล่น

ติดตาข่ายนิรภัยหรือตะแกรงกันเศษขยะตามกรอบด้านนอกเพื่อป้องกันคนงานและคนเดินถนนด้านล่างจากเศษซากการก่อสร้างที่ตกลงมาระหว่างการปฏิบัติงานเหนือศีรษะ

นั่งร้าน Ringlock กับระบบแบบดั้งเดิม

นั่งร้าน Ringlock มีประสิทธิภาพเหนือกว่าระบบคัพล็อคและท่อและแคลมป์แบบดั้งเดิมในด้านความเร็วในการประกอบ ความสามารถในการรับน้ำหนัก ความยืดหยุ่นในการเชื่อมต่อแบบหลายมุม และลดต้นทุนค่าแรงในระยะยาว

แม้ว่าโครงท่อและแคลมป์แบบดั้งเดิมจะให้ความยืดหยุ่นทางเรขาคณิตอย่างสมบูรณ์ แต่ต้องใช้แรงงานที่มีทักษะสูงและการทดสอบแรงบิดอย่างต่อเนื่องกับแคลมป์ที่หลวมนับพันตัว

นั่งร้าน Ringlock แบบโมดูลาร์ ช่วยลดเวลาในการติดตั้งได้มากถึง 50 เปอร์เซ็นต์เมื่อเทียบกับระบบแบบเดิม ระยะห่างของดอกกุหลาบคงที่ช่วยให้มั่นใจได้ถึงรูปทรงที่สอดคล้องกัน ขจัดข้อผิดพลาดในการวัดโดยมนุษย์ที่ไซต์งาน

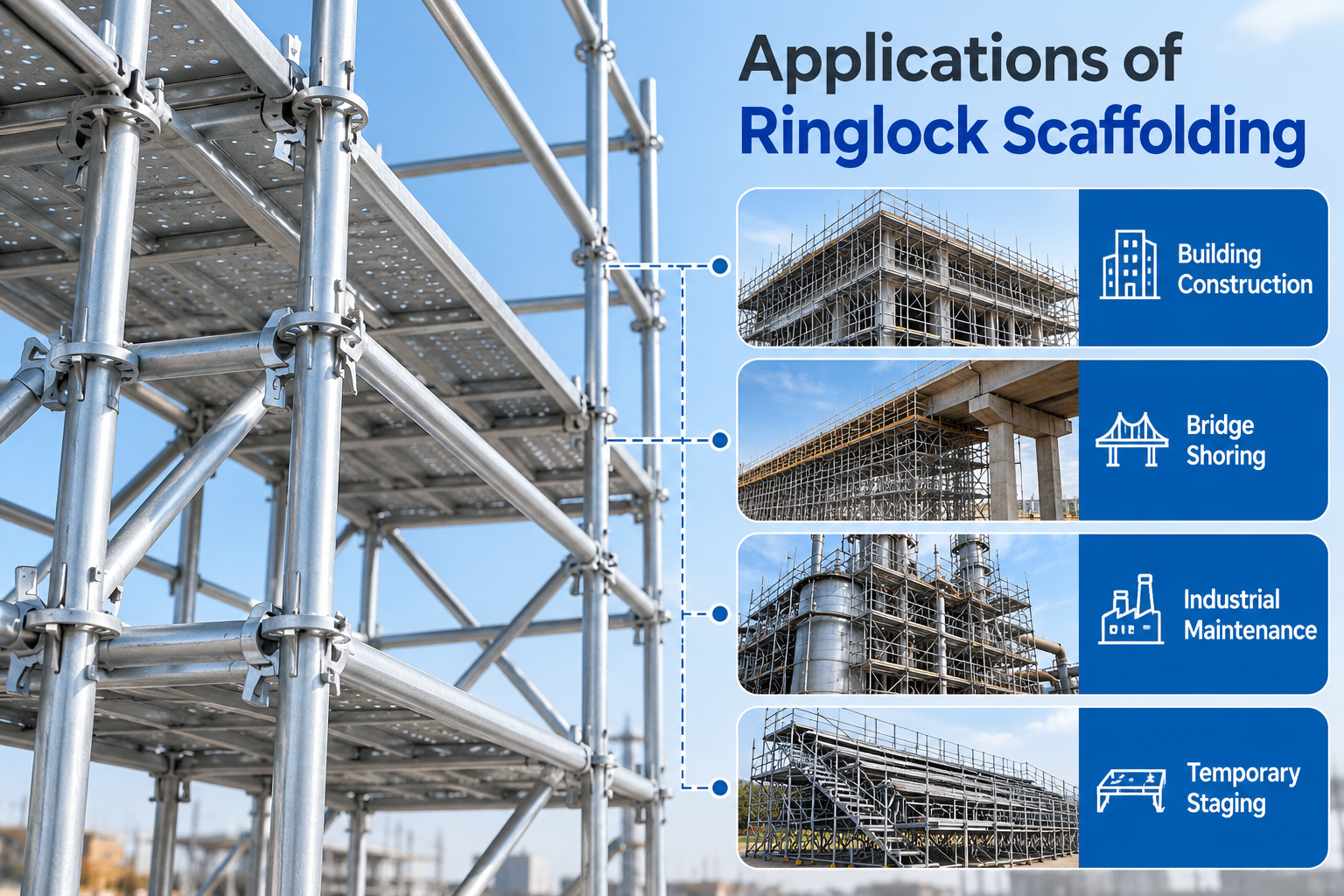

การประยุกต์ใช้นั่งร้าน Ringlock

นั่งร้าน Ringlock ถูกนำมาใช้กันอย่างแพร่หลายในส่วนหน้าของอาคารพาณิชย์ โครงการค้ำสะพาน การบำรุงรักษาโรงกลั่นอุตสาหกรรม การต่อเรือ และอัฒจรรย์ชั่วคราวสำหรับจัดงาน

1. อาคารพาณิชย์และอาคารพักอาศัยสูง

ลักษณะโมดูลาร์ของเฟรมเวิร์กนี้ช่วยให้สามารถขยายแนวตั้งได้อย่างรวดเร็วไปตามภายนอกอาคารที่ซับซ้อน ด้านหน้าอาคารโค้งสามารถนำทางได้อย่างง่ายดายโดยใช้การเชื่อมต่อรูปดอกกุหลาบแบบปรับมุมได้

แท่นทำงานช่วยให้เข้าถึงงานก่ออิฐ การติดตั้งผนังม่าน การทาสีภายนอก และการใช้ฉนวนที่ระดับความสูงได้อย่างปลอดภัย

2. การสนับสนุนการค้ำยันและโครงสร้างพื้นฐานสำหรับงานหนัก

ด้วยความสามารถในการรับน้ำหนักสูงต่อขาแนวตั้ง ระบบเหล่านี้ทำหน้าที่เป็นโครงค้ำยันแบบเท็จสำหรับการหล่อแผ่นคอนกรีตหนักในการก่อสร้างสะพานและอุโมงค์

ส่วนประกอบของระบบผสานรวมเข้ากับระบบรองรับคานอลูมิเนียมงานหนักได้อย่างราบรื่น รองรับโหลดไฮดรอลิกและคอนกรีตขนาดใหญ่ได้อย่างปลอดภัยในระหว่างงานวิศวกรรมโยธา

3. การบำรุงรักษาอุตสาหกรรมและโรงกลั่นปิโตรเคมี

ในโรงงานเคมี โรงไฟฟ้า และอู่ต่อเรือ เครือข่ายการวางท่อที่ซับซ้อนและถังทรงกลมทำให้เกิดความท้าทายเชิงพื้นที่ที่ยากลำบากสำหรับโครงสี่เหลี่ยมมาตรฐาน

การเชื่อมต่อแบบดอกกุหลาบช่วยให้ส่วนประกอบต่างๆ สามารถยื่นออกไปรอบๆ โครงสร้างทรงกลม ช่วยให้เข้าถึงถังเก็บ หม้อไอน้ำ และกองอุตสาหกรรมได้อย่างปลอดภัยแบบ 360 องศา

4. การจัดเตรียมกิจกรรมชั่วคราวและอัฒจรรย์

ความเสถียรของโครงสร้างที่สูงและขนาดช่องที่ได้มาตรฐานทำให้โครงเป็นตัวเลือกที่เหมาะสำหรับการสร้างเวทีกิจกรรมสาธารณะ หอคอยไฟ และอัฒจรรย์ชั่วคราว

การประกอบอย่างรวดเร็วและขั้นตอนการรื้อถอนอย่างรวดเร็วทำให้มั่นใจได้ว่าจะมีการรบกวนสถานที่สาธารณะน้อยที่สุด ในขณะเดียวกันก็ปฏิบัติตามหลักปฏิบัติด้านความปลอดภัยระดับสากลที่เข้มงวดสำหรับการชุมนุมในที่สาธารณะ
