วิธีการประกอบ Ringlock นั่งร้าน - ด้านล่างประกอบ

ในโครงการก่อสร้างเชิงพาณิชย์และอุตสาหกรรม การสร้างรากฐานที่มั่นคงถือเป็นสิ่งสำคัญสำหรับความปลอดภัยโดยรวมของไซต์งาน การก่อสร้างสมัยใหม่อาศัยโครงสร้างชั่วคราวแบบแยกส่วนเพื่อให้คนงานเข้าถึงพื้นที่ยกระดับได้อย่างน่าเชื่อถือ ในบรรดาโซลูชันแบบแยกส่วนเหล่านี้ Ringlock Scaffolding มีความโดดเด่นในฐานะตัวเลือกที่มีโครงสร้างหลากหลายและมีโครงสร้างเสียงสูง ซึ่งใช้ในไซต์งานหลักๆ ทั่วโลก

การทำความเข้าใจวิธีสร้างส่วนประกอบด้านล่างอย่างถูกต้องจะช่วยป้องกันข้อผิดพลาดในการติดตั้งทั่วไปที่นำไปสู่ความไม่มั่นคงของโครงสร้าง คู่มือที่ครอบคลุมนี้ให้รายละเอียดเกี่ยวกับกระบวนการทีละขั้นตอนในการติดตั้งแม่แรง ฐานปลอกคอ บัญชีแยกประเภท และเหล็กจัดฟันแนวทแยงเพื่อความปลอดภัยสูงสุดและประสิทธิภาพของโครงสร้าง

เมื่อตั้งค่าระบบโมดูลาร์ การสำรวจโซลูชันการจัดหาระดับมืออาชีพ เช่น ตัวเลือกอุปกรณ์ EASY ช่วยให้มั่นใจในมาตรฐานระดับสูงสำหรับการดำเนินโครงการ ส่วนประกอบระดับพรีเมียมที่ได้รับการออกแบบทางวิศวกรรมด้วยพิกัดความเผื่อที่แม่นยำช่วยรักษารูปทรงที่แม่นยำตลอดทุกขั้นตอนของการประกอบ

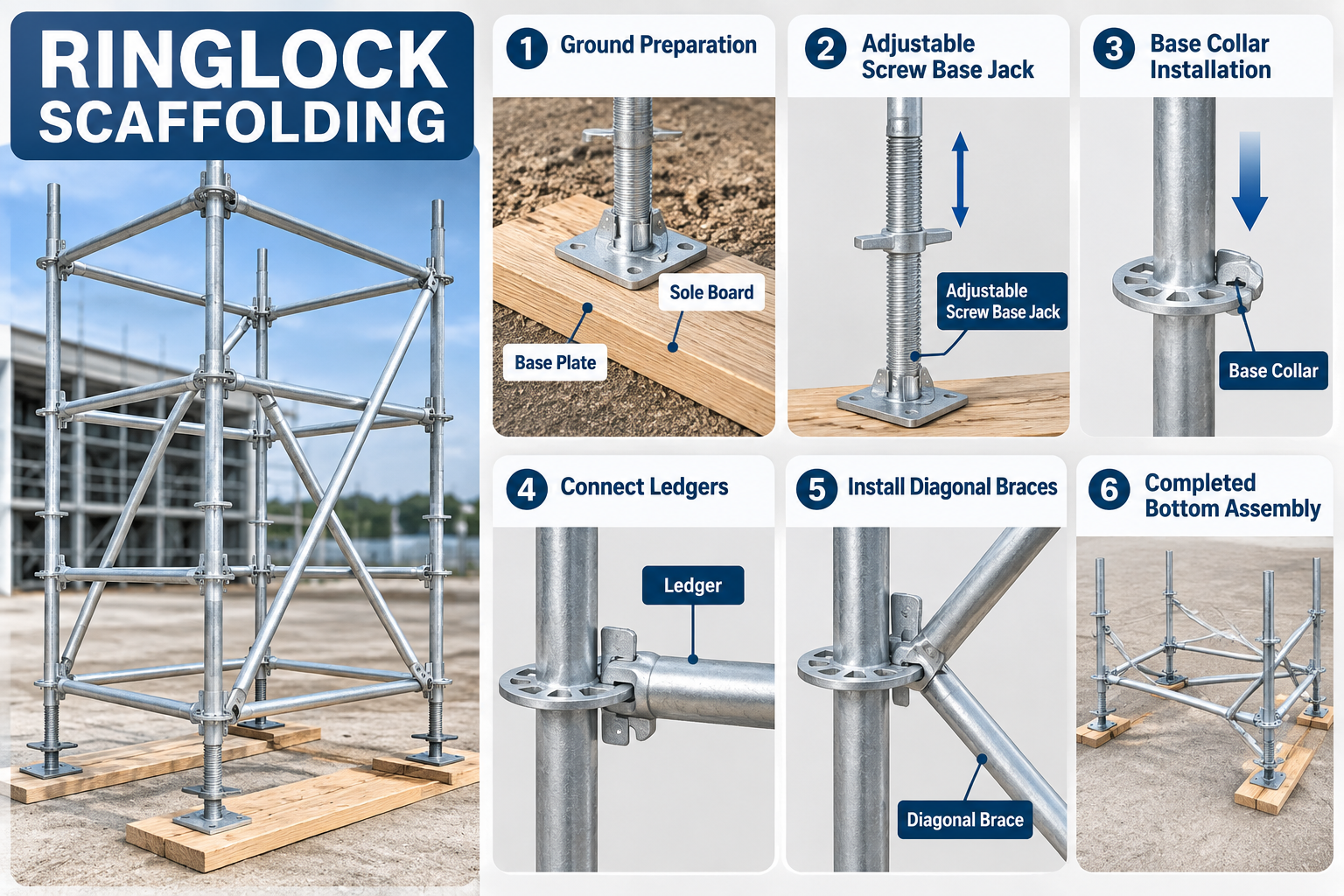

ด้านล่างนี้เป็นภาพรวมของส่วนหลักที่ครอบคลุมในคู่มือนี้ โดยสรุปขั้นตอนสำคัญสำหรับการติดตั้งส่วนประกอบด้านล่างที่เหมาะสม:

การเตรียมพื้นก่อนประกอบ

การเตรียมดินอย่างเหมาะสมจำเป็นต้องประเมินความสามารถในการรับน้ำหนักของดิน การกำจัดเศษบนพื้นผิว และการวางแผ่นพื้นรองเท้าสำหรับงานหนักเพื่อกระจายน้ำหนักของโครงสร้างให้เท่ากันทั่วทั้งพื้นดิน

ก่อนที่จะติดตั้งนั่งร้าน Ringlock วิศวกรภาคสนามและผู้ควบคุมดูแลด้านความปลอดภัยจะต้องทำการตรวจสอบภาคพื้นดินอย่างละเอียด พื้นผิวดินต้องอัดแน่น เรียบเสมอกัน และไม่มีโคลนอ่อน น้ำนิ่ง หรือวัสดุถมที่ไม่มีการอัดแน่น หากฐานรากไม่เพียงพอ การรับน้ำหนักทั้งที่มีไฟฟ้าและแรงเปล่าจะทำให้การทรุดตัวไม่สม่ำเสมอ นำไปสู่การเอียงของโครงสร้างและอาจพังทลายได้

เมื่อทำงานบนพื้นที่ไม่ลาดยาง คนงานจะต้องวางธรณีประตูไม้หรือคอนกรีตโคลนไว้ใต้แผ่นฐานทุกแผ่น แผ่นพื้นรองเท้าเหล่านี้กระจายแรงในแนวดิ่งที่เข้มข้นไปยังพื้นที่ผิวที่กว้างขึ้น การใช้วัสดุที่มีความหนาแน่นสูงที่ผ่านการรับรอง เช่น นั่งร้าน Ringlock สำหรับงานหนักสำหรับการก่อสร้าง ช่วยให้มั่นใจได้ว่าฐานรองรับสภาวะการรับน้ำหนักทางอุตสาหกรรมหนักโดยไม่จม

ตรวจสอบเสมอว่าแผ่นพื้นรองเท้าขยายออกไปอย่างน้อยสองนิ้วผ่านแต่ละด้านของแผ่นฐานเหล็ก ตรวจสอบให้แน่ใจว่าพื้นผิวสัมผัสกันเต็มที่ระหว่างบอร์ดกับพื้นเพื่อป้องกันการโยกหรือเอียงระหว่างการติดตั้ง

1. ตรวจสอบสภาพดินของไซต์งานและดินร่วนหรือกรวดที่มีขนาดกะทัดรัดก่อนวาง

2. กำจัดขยะ หินที่หลุดร่อน และน้ำนิ่งออกจากโซนติดตั้ง

3. วางแผ่นพื้นไม้หนาทึบตั้งฉากกับแนวโครงสร้างนั่งร้าน

4. วางตำแหน่งฐานอย่างถูกต้องตามแบบวิศวกรรมโครงสร้าง

การตั้งค่าแจ็คฐานสกรูแบบปรับได้

แจ็คฐานสกรูแบบปรับได้นั้นวางตำแหน่งไว้โดยตรงบนแผงพื้นรองเท้าเพื่อให้สามารถปรับความสูงได้เพื่อรองรับพื้นผิวที่ไม่เรียบ

แม่แรงฐานสกรูทำหน้าที่เป็นส่วนรองรับแนวตั้งหลักและกลไกการปรับระดับสำหรับโครงสร้างทั้งหมด วางแจ็คฐานแต่ละอันไว้ตรงกลางบอร์ดเฉพาะเพื่อเพิ่มการกระจายโหลดสูงสุด แม่แรงฐานประกอบด้วยแผ่นเหล็กหนักที่เชื่อมกับก้านเหล็กเกลียวพร้อมน็อตยึดแบบปรับได้

ปรับน็อตคอทั้งหมดให้มีความสูงสม่ำเสมอก่อนที่จะใส่ส่วนประกอบโครงสร้างเพิ่มเติม อย่าขยายแจ็คฐานจนเกินความสูงเกลียวสูงสุดที่ผู้ผลิตอนุญาต การยืดขยายเกินที่แนะนำจะช่วยลดความสามารถในการรับน้ำหนักของโครงสร้างและเพิ่มความเสี่ยงในการโค้งงอภายใต้ภาระหนัก

ตรวจสอบแจ็คสกรูทุกตัวเพื่อดูความเสียหายของเกลียว การสะสมของคอนกรีต หรือสนิมก่อนนำไปใช้งาน น็อตปรับการทำงานที่ราบรื่นเป็นสิ่งจำเป็นสำหรับการปรับระดับระดับไมโครที่แม่นยำทั่วทั้งตะแกรงฐาน

การติดตั้งฐานปลอกคออย่างถูกต้อง

ปลอกฐานเลื่อนไปเหนือก้านแม่แรงฐานแบบปรับได้เพื่อให้วงแหวนเชื่อมต่อดอกกุหลาบที่ต่ำที่สุดสำหรับบัญชีแยกประเภทแนวนอน

ส่วนหุ้มฐานมีส่วนของท่อสั้นที่เชื่อมเข้ากับจานรูปดอกกุหลาบแปดรูมาตรฐาน ปลอกสวมอยู่ตรงด้านบนของน็อตปรับแม่แรงฐาน ส่วนประกอบนี้สร้างจุดเชื่อมต่อด้านล่างสำหรับนั่งร้าน Ringlock ช่วยให้บัญชีแยกประเภทเริ่มต้นเชื่อมโยงแจ็คฐานเข้าด้วยกันก่อนที่จะติดตั้งมาตรฐานแนวตั้งแบบเต็มความสูง

เลื่อนปลอกฐานไปบนเพลาเกลียวของแม่แรงฐานจนกระทั่งแนบชิดกับน็อตปลอก ตรวจสอบให้แน่ใจว่าวงแหวนดอกกุหลาบอยู่ในทิศทางที่ถูกต้องโดยมีช่องเปิดเล็กๆ สี่ช่องสำหรับบัญชีแยกประเภทมุมขวา และช่องขนาดใหญ่สี่ช่องสำหรับเหล็กจัดฟันแนวทแยง

การใช้ส่วนประกอบแบบโมดูลาร์ของแท้ เช่น ระบบนั่งร้านแบบริงล็อกที่ สมบูรณ์ ช่วยให้มั่นใจได้ถึงความเข้ากันได้ที่ราบรื่นระหว่างซ็อกเก็ตฐานคอและหัวบัญชีแยกประเภทแนวนอน ค่าเผื่อที่หลวมหรือไม่ตรงกันที่จุดโหนดต่ำสามารถสร้างความไม่เสถียรของโครงสร้างในระดับบนได้

1. ตรวจสอบว่าน็อตปรับแม่แรงตั้งไว้ที่ความสูงที่ต้องการ

2. ลดปลอกฐานลงเหนือก้านแม่แรงจนกระทั่งวางแน่นบนน็อตปรับตั้ง

3. จัดแนววงแหวนดอกกุหลาบให้ข้ามแจ็คที่อยู่ติดกันเพื่อทำให้การเชื่อมต่อบัญชีแยกประเภทเริ่มต้นง่ายขึ้น

การเชื่อมต่อบัญชีแยกประเภทฐานและการยกกำลังตาราง

บัญชีแยกประเภทฐานแนบในแนวนอนกับดอกกุหลาบคอฐานโดยใช้หัวลิ่มล็อคด้วยค้อนเพื่อสร้างตารางฐานสี่เหลี่ยมจัตุรัสที่แข็งแกร่ง

เมื่อแม่แรงฐานและปลอกคอฐานอยู่ในตำแหน่ง ให้ติดตั้งบัญชีแยกประเภทแนวนอนระหว่างแม่แรงที่อยู่ติดกัน ใส่หัวลิ่มของบัญชีแยกประเภทเข้าไปในช่องเล็กๆ ช่องใดช่องหนึ่งบนดอกกุหลาบปกฐาน ใส่หมุดลิ่มยึดเข้าไปในช่องดอกกุหลาบแล้วเคาะให้แน่นด้วยค้อน

สร้างช่องสี่เหลี่ยมหรือสี่เหลี่ยมที่สมบูรณ์โดยเชื่อมต่อแม่แรงสี่ตัวกับบัญชีแยกประเภทแนวนอนสี่ตัว เพื่อให้แน่ใจว่ากรอบเป็นสี่เหลี่ยมจัตุรัสอย่างสมบูรณ์ ให้วัดในแนวทแยงระหว่างมุมตรงข้ามของช่อง การวัดเส้นทแยงมุมที่เท่ากันช่วยยืนยันกรอบสี่เหลี่ยมจัตุรัส 90 องศา ป้องกันการบิดเบี้ยวของโครงสร้างในขณะที่การแข็งตัวดำเนินไปด้านบน

ห้ามตอกหมุดลิ่มที่บ้านจนสุดจนกว่าจะติดตั้งบัญชีแยกประเภทด้านข้างทั้งสี่ด้าน และตรวจสอบการวัดในแนวทแยงแล้ว เมื่อรูปทรงของช่องเป็นรูปสี่เหลี่ยมจัตุรัสแล้ว ให้ตอกลิ่มแต่ละอันให้แน่นโดยใช้ค้อนขนาด 2 ปอนด์จนกระทั่งวงแหวนเชื่อมต่อแน่น

การติดตั้งเหล็กจัดฟันแนวทแยงเพื่อความมั่นคงของโครงสร้าง

เหล็กดัดแนวทแยงในแนวตั้งเชื่อมต่อกับช่องฐานเพื่อล็อคให้อยู่ในมุมฉากและป้องกันการแกว่งไปด้านข้าง

ในขณะที่บัญชีแยกประเภทแนวนอนสร้างขนาดตาราง วงเล็บปีกกาแนวทแยงจะให้ความมั่นคงด้านข้างที่จำเป็น นั่งร้าน Ringlock ใช้เหล็กจัดฟันแนวทแยงพร้อมกับหัวลิ่มที่หมุนได้ซึ่งล็อคเข้าไปในช่องขนาดใหญ่ของจานดอกกุหลาบ

ติดตั้งหัวลิ่มค้ำยันแนวทแยงลงในช่องดอกกุหลาบกว้างของปลอกคอฐานตรงข้ามหรือโหนดแนวตั้ง การรวมกันของบัญชีแยกประเภทแนวนอนและเครื่องหมายปีกกาแนวทแยงทำให้เกิดรูปทรงสามเหลี่ยมที่แข็งแกร่งซึ่งต้านทานการแกว่ง แรงลม และแรงแผ่นดินไหว

ติดตั้งเหล็กจัดฟันแนวทแยงทั้งแนวยาวและแนวขวางตามแผนวิศวกรรม ตรวจสอบให้แน่ใจว่าหมุดลิ่มเข้าที่แล้วในช่องดอกกุหลาบกว้าง และตอกให้แน่นด้วยค้อนเหล็กเพื่อล็อครูปทรงฐานของโครงสร้าง

1. เลือกเหล็กค้ำยันแนวทแยงความยาวที่ถูกต้องซึ่งตรงกับขนาดของช่องของคุณ

2. ใส่หัวลิ่มค้ำยันด้านล่างลงในช่องขนาดใหญ่บนดอกกุหลาบส่วนคอฐาน

3. เชื่อมต่อหัวลิ่มค้ำยันด้านบนเข้ากับดอกกุหลาบมาตรฐานที่อยู่ติดกัน

4. ยึดหมุดลิ่มทั้งสองตัวโดยใช้ค้อนเพื่อติดตั้งเหล็กค้ำยันให้เสร็จสมบูรณ์

การปรับระดับและการจัดแนวโครงสร้างพื้นฐาน

การจัดตำแหน่งฐานขั้นสุดท้ายจำเป็นต้องตรวจสอบบัญชีแยกประเภทแนวนอนและมาตรฐานแนวตั้งด้วยระดับจิตวิญญาณในขณะที่หมุนน็อตแม่แรงฐานเพื่อให้ได้ความแม่นยำสูงสุด

ก่อนที่จะเพิ่มมาตรฐานแนวดิ่งด้านบน ให้ดำเนินการตรวจสอบระดับที่ครอบคลุมทั่วทั้งตารางฐานทั้งหมด วางระดับวิญญาณที่ยาวข้ามบัญชีแยกประเภทแนวนอนที่อยู่ติดกันเพื่อตรวจสอบการจัดตำแหน่งในแนวนอน วางระดับในแนวตั้งบนฐานปลอกคอและมาตรฐานเริ่มต้นเพื่อยืนยันการวางแนวลูกดิ่ง

ปรับน็อตแม่แรงสกรูทีละตัวเพื่อยกหรือลดมุมเฉพาะจนกว่าบัญชีแยกประเภททั้งหมดจะอ่านระดับโดยสมบูรณ์ ใช้เวลาในการทำตามขั้นตอนนี้ให้ถูกต้อง ข้อผิดพลาดในการปรับระดับเล็กน้อยที่สารประกอบฐานอย่างรวดเร็วเมื่อมีการเพิ่มชั้นเพิ่มเติม ซึ่งนำไปสู่การจัดแนวที่ไม่ถูกต้องของโครงสร้างที่ความสูง

เมื่อตารางฐานทั้งหมดอยู่ในระดับเดียวกัน ลูกดิ่ง และสี่เหลี่ยมจัตุรัส ให้ตรวจสอบการเชื่อมต่อลิ่มทั้งหมดอีกครั้ง และตรวจดูให้แน่ใจว่ากระดานทุกแผ่นยังคงสัมผัสกับพื้นอย่างแน่นหนา ฐานที่ติดตั้งอย่างเหมาะสมจะเป็นรากฐานที่ปลอดภัยสำหรับการสร้างระดับที่สูงขึ้น
