ความยาวบัญชีแยกประเภท Ringlock จะกำหนดระยะห่างระหว่างมาตรฐานที่อยู่ติดกันในช่องนั่งร้าน แต่ไม่ได้กำหนดช่วงแพลตฟอร์มที่ปลอดภัยหรือความสามารถในการบรรทุกได้ด้วยตัวเอง เริ่มต้นด้วยหน้างานและเค้าโครงนั่งร้านที่ได้รับอนุมัติ จากนั้นเลือกบัญชีแยกประเภทที่มีขนาดการเชื่อมต่อตรงกับตารางที่วางแผนไว้ และยืนยันว่าดาดฟ้า ท้ายเรือ และวงเล็บปีกกาแนวทแยงพอดีกับช่องเดียวกัน กลุ่มผลิตภัณฑ์ ringlock ที่เผยแพร่ของ Tianjin Easy Scaffolding แสดงรายการบัญชีแยกประเภท 610, 914, 1219, 1524 และ 1829 มม. พร้อมท่อเส้นผ่านศูนย์กลางภายนอก 48.3 มม. และความหนาของผนัง 3.2 มม. นี่เป็นตัวเลือกผลิตภัณฑ์ ไม่ใช่คำแนะนำแบบช่องสากล ผู้ซื้อควรยืนยันด้วยว่าซัพพลายเออร์วัดความยาวแต่ละส่วนอย่างไร เนื่องจากขนาดที่ระบุและขนาดจากกึ่งกลางถึงกึ่งกลางอาจมีป้ายกำกับแตกต่างกัน คู่มือนี้จะเปลี่ยนการตรวจสอบเหล่านั้นให้เป็นรายการส่วนประกอบที่เป็นประโยชน์สำหรับใบเสนอราคาโครงการ
บนหน้านี้
คำตอบด่วน: บัญชีแยกประเภท ringlock เป็นสมาชิกแนวนอนที่เชื่อมต่อสองมาตรฐานผ่านหัวบัญชีแยกประเภท หมุดลิ่ม และดอกกุหลาบ ความยาวที่ระบุมักจะอธิบายตารางเบย์ที่ต้องการ แต่ต้องตรวจสอบแบบแผนการวัดโดยเทียบกับรูปวาดของซัพพลายเออร์ เลือกให้ตรงกับระยะห่างจากศูนย์กลางถึงศูนย์กลางที่ออกแบบไว้ ไม่ใช่โดยการวัดท่อใสระหว่างข้อต่อปลาย
อ่าวมีสองทิศทางในแนวนอน บัญชีแยกประเภทช่วยกำหนดระยะห่างระหว่างมาตรฐานตามส่วนหน้าอาคาร ความกว้างของช่องจะส่งผลต่อฐานและจำนวนดาดฟ้าทั่วทั้งโครง ทั้งสองทิศทางจำเป็นต้องมีส่วนประกอบที่เข้ากันได้
หน้าผลิตภัณฑ์ Easy Scaffolding ringlock ที่เผยแพร่ ให้ตัวเลือกบัญชีแยกประเภทต่อไปนี้ ถือว่าสิ่งนี้เป็นเพียงรายการสอบถาม: ยืนยันความพร้อมในปัจจุบัน รายละเอียดการเชื่อมต่อ และภาพวาดสำหรับคำสั่งซื้อที่แน่นอนก่อนที่จะสร้างรายการซื้อ
ความยาวบัญชีแยกประเภทที่เผยแพร่ | การอ้างอิงจักรวรรดิโดยประมาณ | สิ่งที่ต้องตรวจสอบในเค้าโครง |
|---|---|---|
610 มม | 2 ฟุต | การประชุมศูนย์การเชื่อมต่อ อ่าวแคบ และดาดฟ้าที่ตรงกัน |
914 มม | 3 ฟุต | ดาดฟ้าและท้ายรถพอดีกับแท่นที่เสนอ |
1219 มม | 4 ฟุต | ตารางเบย์ซ้ำและวงเล็บปีกกาแนวทแยงที่ตรงกัน |
1524 มม | 5 ฟุต | การจัดเตรียมการสนับสนุนดาดฟ้าและตำแหน่งการเข้าถึง |
1829 มม | 6 ฟุต | การออกแบบทั้งระบบและภาระงานของแพลตฟอร์มที่ต้องการ |
ตัวเลขของจักรพรรดิ์เป็นเพียงข้อมูลอ้างอิง ไม่ใช่ขนาดการสั่งซื้อ ใช้ขนาดมิลลิเมตรของซัพพลายเออร์ในการเขียนแบบและใบสั่งซื้อ
ทำเครื่องหมายมุม ช่องเปิด และบันไดก่อนนับช่อง ความยาวซ้ำๆ ช่วยให้ถุงน่องง่ายขึ้น ในขณะที่ช่องสั้นอาจพอดีกับสิ่งกีดขวาง ทั้งสองต้องมีเหล็กดัดฟันที่ตรงกันและส่วนรองรับดาดฟ้า ดู คู่มือการวางแผนขนาดช่องใส่ ringlock สำหรับเค้าโครงที่กว้างขึ้น
คำตอบด่วน: จับคู่กระดานกับระยะห่างรองรับที่ออกแบบไว้และรายละเอียดตะขอปลายหรือแบริ่ง จากนั้นตรวจสอบว่าการจัดเรียงบัญชีแยกประเภทและท้ายกระดาษให้การสนับสนุนเหล่านั้นหรือไม่ ชื่อแค็ตตาล็อกของสำรับไม่เพียงพอ สอบถามความยาวโดยรวม ระยะการรองรับที่มีประสิทธิภาพ โปรไฟล์ขอเกี่ยว และน้ำหนักที่อนุญาตในโครงร่างที่เสนอ
บัญชีแยกประเภทเชื่อมโยงมาตรฐาน ดาดฟ้านั่งร้านเป็นพื้นผิวสำหรับเดิน ขึ้นอยู่กับระบบ ซึ่งอาจขึ้นอยู่กับกรอบท้ายเรือ บัญชีแยกประเภทที่สนับสนุนดาดฟ้า หรือสมาชิกอื่นๆ O-ledger ธรรมดาไม่ใช่ส่วนประกอบแบริ่งที่ถูกต้องสำหรับดาดฟ้าแบบเกี่ยวโดยอัตโนมัติ
ใช้ลำดับนี้เมื่อตรวจสอบแบบร่างของแพลตฟอร์ม:
แก้ไขตารางเบย์ ทำเครื่องหมายเส้นกึ่งกลางของมาตรฐานและระบุความยาวบัญชีแยกประเภทในแต่ละทิศทาง
ระบุประเภทของสำรับ บันทึกโครงสร้างเหล็กหรืออะลูมิเนียม ความยาวโดยรวม ความกว้าง รูปทรงปลายขอเกี่ยว และรายละเอียดการล็อค
ทำเครื่องหมายจุดสนับสนุนที่แท้จริง แสดงส่วนท้ายหรือส่วนรองรับดาดฟ้าทุกอัน และระยะห่างระหว่างส่วนรองรับ
ตรวจสอบแพลตฟอร์มเต็มรูปแบบ นับดาดฟ้าตามความกว้างและช่องว่างของธง การคืนสินค้า ช่องทางเข้า และพื้นที่บรรทุกของสำหรับนักออกแบบ
ยืนยันข้อมูลระบบ ขอช่วงดาดฟ้าและข้อมูลการโหลดของผู้ผลิตสำหรับส่วนประกอบที่ให้มาทุกประการ
ตะแกรงขนาด 1524 มม. ไม่ได้หมายความว่ากระดานขนาด 1524 มม. ทุกใบจะพอดีได้ Hooks อาจต้องมีโปรไฟล์รองรับอื่น และช่วงที่มีประสิทธิภาพอาจแตกต่างจากช่องที่ระบุ รูปแบบการเข้าถึงนั่งร้านใดๆ ที่ประกอบจากสต็อกแบบผสมจำเป็นต้องมีรูปทรงที่ได้รับการตรวจสอบและข้อมูลปริมาณการทำงานที่ปลอดภัย
ส่วนรองรับและล็อคโครงนั่งร้านแตกต่างจากโบริงล็อคและหมุดลิ่ม แบบหล่อและค้ำยันยังมีเส้นทางการรับน้ำหนักที่แตกต่างจากนั่งร้านเข้าถึง ระบุคำขอให้ชัดเจนเมื่อสอบถามเกี่ยวกับสต๊อกผสม
ใช้ กลุ่มไม้กระดานนั่งร้าน เพื่อหารือเกี่ยวกับวัสดุและตะขอ เลือกเทียบกับแบบโครงการและข้อมูลผลิตภัณฑ์
คำตอบด่วน: ความยาวที่ตรงกันเป็นเพียงส่วนหนึ่งของการเชื่อมต่อ ringlock ที่ใช้งานได้ หัวบัญชีแยกประเภทจะต้องวางอยู่บนดอกกุหลาบ หมุดลิ่มต้องล็อคตามที่ตั้งใจไว้ และวงเล็บปีกกามาตรฐาน บัญชีแยกประเภท และแนวทแยงที่ให้มาจะต้องอยู่ในการกำหนดค่าที่ได้รับการตรวจสอบแล้ว เส้นผ่านศูนย์กลางของท่อหรือข้อต่อที่ดูเหมือนคล้ายกันไม่สามารถเปลี่ยนได้ด้วยตัวเอง
ข้อมูลจำเพาะ ringlock ที่เผยแพร่ของ Easy Scaffolding แสดงรายการบัญชีแยกประเภทที่มีเส้นผ่านศูนย์กลางภายนอก 48.3 มม. และความหนาของผนัง 3.2 มม. ในเหล็กกล้า Q235/Q345 นอกจากนี้ยังแสดงรายการมาตรฐานที่มีความยาวตั้งแต่ 500 ถึง 3000 มม. ตัวเลขเหล่านี้อธิบายส่วนประกอบที่นำเสนอ ไม่ใช่แผนภูมิการโหลดสำหรับโครงนั่งร้านที่ประกอบขึ้นจากพวกมัน หาก RFQ เรียกร้องให้มีความหนาของผนังอื่น ระบบ 60.3 มม. หรือความยาวที่ไม่ได้มาตรฐาน ให้ขอแบบแยกต่างหากและการยืนยันความพร้อม
ก่อนสั่งซื้อ ให้เปรียบเทียบสิ่งต่อไปนี้กับแบบของผู้ผลิตและส่วนประกอบตัวอย่าง:
รายการ | เช็คของผู้ซื้อ |
|---|---|

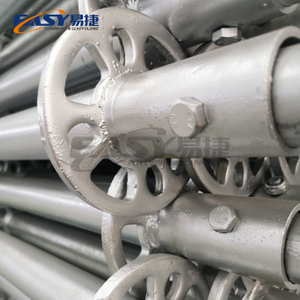

หัวบัญชีแยกประเภทและดอกกุหลาบ | รูปร่างของที่นั่ง พื้นผิวสัมผัส และการวางแนว |
หมุดลิ่ม | สภาพเชลย การเดินทาง และความพอดีที่ปลอดภัย |
มาตรฐานและบัญชีแยกประเภท | ข้อมูลจำเพาะของท่อ ตำแหน่งดอกกุหลาบ และมิติจากกึ่งกลางถึงกึ่งกลาง |

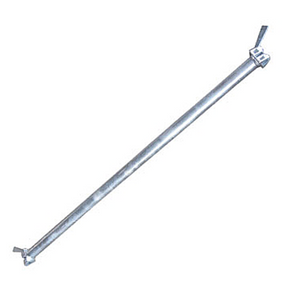

วงเล็บปีกกาแนวทแยง | การติดตั้งส่วนปลายและรูปทรงสำหรับช่องและความสูงในการยกที่เลือก |
ดาดฟ้านั่งร้าน | โปรไฟล์รองรับ ล็อค ช่วงที่มีประสิทธิภาพและสภาพ |
แจ็คฐานและหัว U | ใช้ในการกำหนดค่าการเข้าถึงหรือแบบหล่อที่ออกแบบตามความเหมาะสม |
รวมถึงคำแนะนำในการติดตั้งและการรื้อถอน ตรวจสอบหัวบัญชีแยกประเภทที่โค้งงอ หมุดลิ่มที่เสียหาย รอยเชื่อมร้าว และการกัดกร่อนอย่างรุนแรง ผิวเคลือบสังกะสีแบบจุ่มร้อนไม่สามารถซ่อมแซมความเสียหายหรือเปลี่ยนภาระการทำงานที่ปลอดภัยได้
คำแนะนำฐาน HSE ของสหราชอาณาจักร ครอบคลุม ถึงความสัมพันธ์ การบรรทุก และการออกแบบที่มีความสามารถ คำแนะนำนั่งร้านของ OSHA แยกความแตกต่างระหว่างโหลดที่ต้องการจากการจัดอันดับส่วนประกอบ ใช้ข้อมูลของผู้ผลิตสำหรับบัญชีแยกประเภทนี้
คำตอบด่วน: ส่งแผน ระดับความสูง และกำหนดการส่วนประกอบที่ระบุทุกความยาวบัญชีแยกประเภท การสนับสนุนดาดฟ้า และตำแหน่งรั้ง ซัพพลายเออร์สามารถตรวจสอบรายการวัสดุที่เสนอและออกใบเสนอราคาโครงการสำหรับส่วนผสมเฉพาะได้ หากไม่มีตาราง ตารางสรุปการโหลดและปลายทาง ราคาต่อหน่วยบัญชีแยกประเภทเดียวจะบอกผู้ซื้อเพียงเล็กน้อยเกี่ยวกับการจัดส่งที่สมบูรณ์
RFQ ที่ใช้งานได้จริงมีห้าส่วน:
เค้าโครง: ความยาวหน้างาน ความสูงโดยรวม ตารางช่อง ความสูงของลิฟต์ มุม ทางเข้าและพื้นที่บรรทุก
ส่วนประกอบ: ปริมาณตามความยาวมาตรฐาน ความยาวบัญชีแยกประเภท ขนาดค้ำยันแนวทแยง ประเภทฐานนั่งร้าน แม่แรงฐาน และหัว U ใดๆ ที่จำเป็นสำหรับการใช้งานแบบหล่อแยกต่างหาก
บทสรุปด้านเทคนิค: น้ำหนักบรรทุกที่ตั้งใจไว้ ข้อมูลปริมาณการทำงานที่ปลอดภัยที่ต้องการ ตำแหน่งที่ผูก สภาพพื้นดิน และแบบร่างโครงการที่เกี่ยวข้อง
บทสรุปทางการค้า: ประเทศปลายทาง ที่อยู่หรือท่าเรือในการจัดส่ง เสร็จสิ้นที่ต้องการ วิธีการบรรจุ ขั้นต่ำ และ Incoterm ที่ร้องขอ เช่น FOB เทียนจิน
การตรวจสอบเอกสาร: แบบร่างส่วนประกอบ ข้อมูลจำเพาะของวัสดุ รายการบรรจุภัณฑ์ และเอกสารเฉพาะปลายทางใดๆ ที่ผู้นำเข้าร้องขอ
สำหรับการวางแผนทางศุลกากร ให้ตรวจสอบรหัส HS 730840 กับผู้นำเข้าหรือนายหน้าศุลกากรเพื่อดูสินค้าและปลายทางที่แท้จริง ปริมาณการโหลดตู้คอนเทนเนอร์ขนาด 40HQ ขึ้นอยู่กับส่วนผสมของบัญชีแยกประเภท พาเลท น้ำหนักรวม และขีดจำกัดเส้นทาง ขอแผนการบรรจุเฉพาะคำสั่งซื้อ
ระบุพื้นผิวและระบุขนาดที่ไม่ได้มาตรฐาน แบรนด์ OEM หรือสี RAL ทีมงานของเรามีประสบการณ์ด้านการผลิตและการส่งออกนั่งร้านมากกว่า 17 ปี โปรไฟล์บริษัทที่เผยแพร่รายงานการส่งออกตู้คอนเทนเนอร์มากกว่า 1,500 ตู้ต่อปีและลูกค้าในกว่า 80 ประเทศ ขอการสนับสนุนด้านวิศวกรรมภายในและแบบทางเทคนิคตามโครงการ
กลุ่มผลิตภัณฑ์ Easy Scaffolding ที่เผยแพร่แล้วมีรายการบัญชีแยกประเภท 610, 914, 1219, 1524 และ 1829 มม. หน้าผลิตภัณฑ์จะอธิบายเกี่ยวกับท่อที่มีเส้นผ่านศูนย์กลางภายนอก 48.3 มม. และมีความหนาของผนัง 3.2 มม. สำหรับกลุ่มผลิตภัณฑ์นี้ ความพร้อมใช้งานสามารถเปลี่ยนแปลงได้ ดังนั้นให้ส่งมิติและปริมาณของศูนย์การเชื่อมต่อที่จำเป็นพร้อมกับ RFQ ของคุณ ถามแยกกันเกี่ยวกับความยาวที่ไม่ได้มาตรฐานหรือตารางที่ยาวกว่า แทนที่จะคิดว่ามีในสต็อกอยู่
ตรวจสอบขอเกี่ยวปลายกระดานหรือจุดรับน้ำหนักกับส่วนท้ายหรือส่วนรองรับดาดฟ้าจริงในช่องที่วางแผนไว้ ยืนยันระยะห่างการรองรับ ช่วงที่มีประสิทธิภาพ และข้อมูลการโหลดดาดฟ้าสำหรับส่วนประกอบเฉพาะ บัญชีแยกประเภท 1524 มม. และสำรับที่วางตลาดโดยมีความยาวใกล้เคียงกันอาจยังคงมีรายละเอียดการเชื่อมต่อที่แตกต่างกัน การวาดภาพของซัพพลายเออร์หรือชุดประกอบทดลองสามารถแก้ไขความพอดีได้
ไม่ ช่องที่สั้นกว่าจะเปลี่ยนรูปทรง แต่ความสามารถในการรับน้ำหนักขึ้นอยู่กับโครงร่างที่ออกแบบทั้งหมดและสภาพของส่วนประกอบ ตัวอย่างเช่น เหล็กค้ำยัน สายรัด ส่วนรองรับดาดฟ้า ฐานราก และน้ำหนักที่ตั้งใจไว้ ล้วนส่งผลต่อผลลัพธ์ ขอข้อมูลของผู้ผลิตสำหรับชิ้นส่วนที่แน่นอน และให้บุคคลที่มีคุณสมบัติตรวจสอบเค้าโครงของโครงการก่อนการติดตั้ง
ต้นทุนขึ้นอยู่กับความยาว ปริมาณ ข้อมูลจำเพาะของเหล็ก การตกแต่ง การบรรจุและเงื่อนไขการจัดส่งที่เลือก แผนการโหลดตู้คอนเทนเนอร์ขนาด 40HQ ยังขึ้นอยู่กับขนาดพาเลทและขีดจำกัดน้ำหนักด้วย ดังนั้นจำนวนชิ้นคงที่อาจทำให้เข้าใจผิดได้ ส่งกำหนดการส่วนประกอบและปลายทางเพื่อรับใบเสนอราคาโครงการปัจจุบัน รวมถึงข้อกำหนดขั้นต่ำและ FOB เทียนจิน
ขอการจัดส่งเฉพาะปลายทางและการตรวจสอบเอกสารพร้อมใบเสนอราคาของคุณ บริษัทรายงานลูกค้าในกว่า 80 ประเทศ แต่กฎการนำเข้าและตัวเลือกการขนส่งสินค้าจะแตกต่างกันไปตามจุดหมายปลายทาง สำหรับการวางแผน ให้ใช้ข้อความบริการที่เผยแพร่: รายการมาตรฐาน 15–25 วันหลังจากฝากเงิน สินค้าสั่งทำพิเศษ 30-40 วัน ยืนยันกำหนดการสำหรับคำสั่งซื้อจริงและช่วงการผลิต
ขอกำหนดการบัญชีแยกประเภทและใบเสนอราคา
ส่งแบบแปลนของอ่าว ประเภทดาดฟ้า ปริมาณเป้าหมาย และปลายทางของคุณผ่านทาง หน้า ทีมงานสามารถตรวจสอบความพร้อมของส่วนประกอบ เสนอแผนการบรรจุ และเตรียมใบเสนอราคาโครงการสำหรับระบบริงล็อคที่ระบุ หากต้องการขอบเขตที่สมบูรณ์ ให้รวมมาตรฐาน บัญชีแยกประเภท วงเล็บปีกกาแนวทแยง แพลตฟอร์ม และอุปกรณ์เสริมในการสอบถามเดียวกันติดต่อใบเสนอราคาโครงการ
